日常填图的时候，我们是根据产状来推测岩层界线和等高线的弯曲关系但是在已有地质图中，如果没有标识产状，就可以通过岩层界线和等高线的弯曲关系反推岩层产状。关于V字型法则的介绍和正向应用可参考地质网之前写的：基于V字型法则绘制地质平面图实战应用。

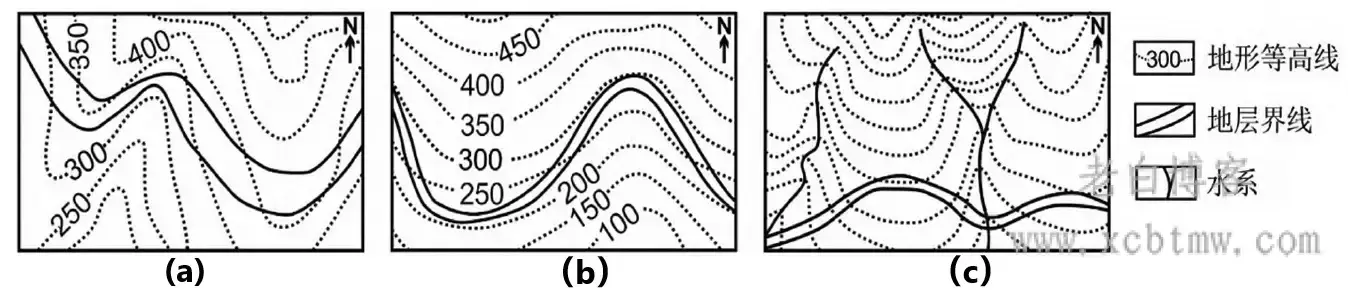

如下，根据V字型法则判断abc图中岩层的倾向和倾角大小关系
答案解答
- 图a：岩层和等高线弯曲方向相同，但是岩层弯曲程度更小，更开阔，说明岩层倾角大于地形坡角。口诀“相反相同阔"，三者有两个条件可以推两外一个，有了相同和阔，就可以推出岩层倾向与坡向相反，说明岩层倾向N
- 图b：二者弯曲方向相同，但是岩层弯曲程度大，更紧密，说明岩层倾角小于地形坡角。相同相同小而紧，说明岩层倾向与坡向相同，倾向S
- 图c：二者弯曲方向相反，但是地层线更平缓开阔，弯曲程度小，说明地层倾角大。相反相同大而阔，说明岩层倾向与地面坡向相同，倾向S
记忆口诀
个人胡诌，大家可以简单看看。倾角越大，弯曲程度越小，越开阔（参考直立岩层）
岩层倾角大的，地层和等高线关系是相反的
就是说如果地层倾向和坡向一致，那岩层线方向和等高线方向就相反；如果地层倾向和坡向相反，那岩层线方向和等高线就是相同的
岩层倾角小的，地层和等高线关系是一致的
岩层倾向和坡向是一致的，且岩层线方向和等高线方向也一致。
[error title="玩笑话记忆"]岩层胆子大要造反，倾角大就代表胆子大；胆子小就憋着[/error]
